Unity 2 Markes International El sistema UNITY ™ es un instrumento analítico de desorción térmica para el análisis simultáneo de COV, SVOC’s y compuestos termolábiles retenidos en tubos de desorción.

Descripción

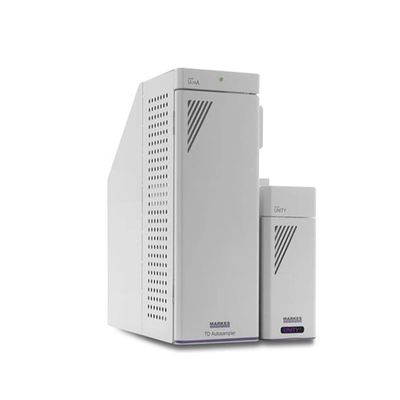

Unity 2 Markes International

El sistema UNITY ™ es un instrumento analítico de desorción térmica para el análisis simultáneo de COV, SVOC’s y compuestos termolábiles retenidos en tubos de desorción.

En contraste con otras equipos de desorción térmica, el equipo UNITY™ recolecta de forma cuantitativa la muestra térmicamente desorbida para el re-análisis o almacenamiento, preservando la integridad de la muestra. El equipo UNITY™ también cuenta con una trampa fría refrigerada eléctricamente, reduciendo los costes de funcionamiento, evitando la necesidad de gas criogénico.

- Ofrece un rendimiento analítico sin igual para la más amplia gama de aplicaciones de TD.

- Ofrece un sencillo método de validación de datos superando la limitación 'one-shot' de otros sistemas.

- Dispositivo de desorción que cumple con los estándares clave como la US EPA Método TO-17.

Tubos de desorción

- El equipo TD es compatible con tubos estándares de 3.5” (89 mm) x ¼” (6.4 mm) O.D. de los métodos ASTM D 6196, EN ISO 16017, ISO 16000-6, EN 14662-4, US EPA Method TO-17, NIOSH 2549 y la serie MDHS (Reino Unido)

- El equipo permite usar opcionalmente tubos DAAMS de 4.5” (115 mm) x ¼” (6 mm) O.D. en modo manual o automático.

- Compatible con tubos identificados por radiofrecuencia (RFID)

- Tubos compatibles con tapones de latón para almacenamiento prolongado tipo Swagelok de ¼” sellados con férrulas de PTFE, según especificaciones de los métodos estándar.

- Tubos compatibles con muestreo difusivo axial según métodos estándar (EN ISO 16017-2, EN 14662-4 and ASTM D 6196).

- Tubos orientados horizontalmente durante el proceso TD para evitar la caída de partículas en las zonas sellantes, o desplazamientos dentro del tubo en caso de desorción directa de materiales.

- El gas portador sólo pasa por en medio del tubo y no por fuera durante el proceso de análisis, minimizando contaminaciones.

- Posibilita la automatización del proceso de desorción de tubos.

Trampa de focalización

- Dos etapas de desorción incluyendo una trampa de focalización enfriada eléctricamente, capaz de enfriar a temperaturas por debajo de 0ºC según el método US EPA TO-17 y otros métodos estándar.

- Es posible empaquetar la trampa fría con hasta 4 capas de adsorbentes diferentes hasta una longitud total de 60 mm, en concordancia con la longitud de empaquetamiento de los tubos estándar.

- La desorción de la trampa fría tiene lugar en modo de inversión de flujo (Backflush), de manera que los analitos entran en la trampa por un lado y son desorbidos desde el mismo lado en sentido contrario, facilitando el análisis simultáneo de volátiles y semivolátiles.

- El sistema permite un calentamiento rápido (>60ºC/segundo) de la trampa fría, optimizando la resolución cromatográfica y la sensibilidad analítica.

- Opcionalmente la trampa fría también permite opciones de calentamiento lento y/o programado, para asegurar la compatibilidad con analitos muy reactivos o inestables.

- Diámetro estrecho de la trampa fría (

- Dimensiones, masa de adsorbente y calentamiento de la trampa fría en combinación con el diseño del camino de muestra, optimizadas para facilitar la operación sin división de flujo (splitless), incluso con GC o GC/MS capilar de alta resolución, a flujos de 2 mL/min o inferiores.

- El flujo de gas seco para purga de la trampa fría (para evitar la formación de hielo en operación), es menor que 100 mL/min y por lo tanto minimiza el consumo de gas así como la intervención del usuario.

Camino de muestra

- El equipo dispone de un camino de muestra íntegramente inerte (Silcosteel®, cuarzo y sílice fundida), sin exponer en ningún caso la muestra a partes metálicas sin recubrimiento inerte.

- Camino de muestra con calentamiento uniforme y mínimo volumen/longitud/diámetro, especialmente después de la trampa fría de focalización, que asegura una alta velocidad lineal del gas y sin ensanchamiento de banda durante la transferencia de los analitos hacia la columna capilar o hacia el capilar desactivado.

- Permite establecer el flujo en todo el camino de muestra a temperaturas inferiores a 100ºC para evitar la degradación de compuestos termolábiles. Adicionalmente, permite establecer la temperatura del camino de muestra a temperaturas que permiten la recuperación cuantitativa de compuestos muy poco volátiles incluyendo n-C40

- Después de la desorción en el tubo primario y cuando la desorción en la trampa fría ha empezado, el equipo aísla la trampa fría del camino de muestra mediante una válvula calefactada e inerte, para evitar el paso hacia la trampa de contaminantes desorbidos tardíamente del tubo primario.

- El camino de muestra nunca entra en contacto con la atmósfera o el aire exteriores, ni con los posibles contaminantes que pueda contener el mismo.

- Al inicio de cualquier análisis, el equipo pasa automáticamente por todas las etapas necesarias incluyendo: test de fugas, purga, desorción desde el tubo, desorción desde la trampa fría, y inicio del análisis por GC.

- El equipo de desorción se conecta directamente a la columna analítica o bien a un capilar desactivado de sílice fundida, sin pasar a través del inyector del GC.

- El flujo de gas seco para purga de la trampa fría (para evitar la formación de hielo en operación), es menor que 100 mL/min y por lo tanto minimiza el consumo de gas así como la intervención del usuario.

Capacidades de split

- Permite hacer división (split) de la muestra durante la desorción primaria del tubo (split de entrada) y durante la desorción secundaria en la trampa (split de salida), obtenido relaciones de split totales superiores a 1000:1 para el análisis de muestras con altas concentraciones.

- El camino de muestra hasta los puntos de split es inerte y está calefactado de manera uniforme.

- Cuando el instrumento no está haciendo desorción (standby), el usuario puede seleccionar entre dejar el split desactivado o activado (útil para evitar la entrada de Aire al MS o en al detector ECD cuando están siendo instalados)

- El equipo permite re-colectar cuantitativamente los splits de entrada y/o de salida en un nuevo tubo, disponiendo así de duplicados de la muestra sin analizar y posibilitando el análisis de repeticiones, almacenamiento de duplicados de muestras y validación de métodos y resultados según norma ASTM 6196-03

- Fácil acceso al tubo de re-colección sin necesidad de apretar y desenroscar conexiones. El software permite aislar el flujo de gas portador de la línea de split de manera que el acceso al tubo de re-colección no provoca fugas temporales de ningún tipo.

- Posibilidad de automatización de la re-colección de los splits – actualización disponible en cualquier momento de la vida del equipo.

Secuencia analítica

- Permite incluír en la secuencia analítica un test de fugas sin flujo (monitorización de la presión) de cada tubo antes de su análisis, para asegurar la integridad de los resultados según requerimientos del método US EPA TO-17.

- Cualquier tubo que no pasa el test de fugas queda intacto y sin analizar, manteniendo la integridad de la muestra hasta el diagnóstico del problema y análisis definitivo del tubo.

- Permite incluír en la secuencia analítica una purga con gas portador a temperatura ambiente de cada tubo para eliminar el O2 antes del análisis. Cualquier traza de aire purgada se desecha hacia el exterior fuera del sistema GC(MS) para minimizar interferencias causadas por artefactos, como la oxidación de la columna, o altos niveles de Aire/Agua en el MS.

- Opción de purga de tubos a temperatura elevada durante la desorción en 2 etapas para la eliminación selectiva de agua y compuestos volátiles indeseados antes del análisis.

- El horno de desorción permite calefactar desde temperatura ambiente durante la desorción primaria del tubo, minimizando la discriminación en split de muestras con altos contenidos de agua o disolventes.

- El sistema permite construír secuencias con múltiples desorciones sobre el mismo tubo a diferentes temperaturas, para automatizar el desarrollo de métodos TD.
